Tủ rượu gỗ tự nhiên theo yêu cầu

1. Khoảng cách giữa bản vẽ concept và bản vẽ sản xuất

Bản vẽ concept phục vụ việc thuyết phục chủ đầu tư. Nó nói về tỷ lệ, chất cảm và cảm xúc không gian. Bản vẽ sản xuất thì phục vụ máy CNC và người thợ đứng máy, nên chỉ quan tâm tới kích thước thật, dung sai, chiều vân và thứ tự lắp.

Với hạng mục tủ rượu, khoảng cách giữa hai loại bản vẽ này rộng hơn hầu hết hạng mục khác. Một hệ tủ rượu gỗ tự nhiên theo yêu cầu gộp nhiều hệ kỹ thuật vào cùng một khối gỗ: kính, đèn, điện, làm mát, đôi khi cả ổ khóa và cửa lùa.

Điểm vỡ trận thường nằm ở ba tình huống quen thuộc. Concept vẽ khoang chai rộng 90mm nhưng không ghi loại chai tham chiếu. Concept vẽ đèn hắt viền mà quên chừa chiều dày nẹp nhôm. Concept đặt tủ lạnh rượu âm trong khối gỗ mà thiếu khe thoát nhiệt.

Ba lỗi này đều nhỏ trên màn hình và đều đắt khi đã cắt gỗ. Vì vậy, việc bóc tách cho hạng mục tủ rượu gỗ tự nhiênnên bắt đầu ngay khi concept được duyệt nguyên tắc, chứ không đợi lúc phát hành hồ sơ thi công.

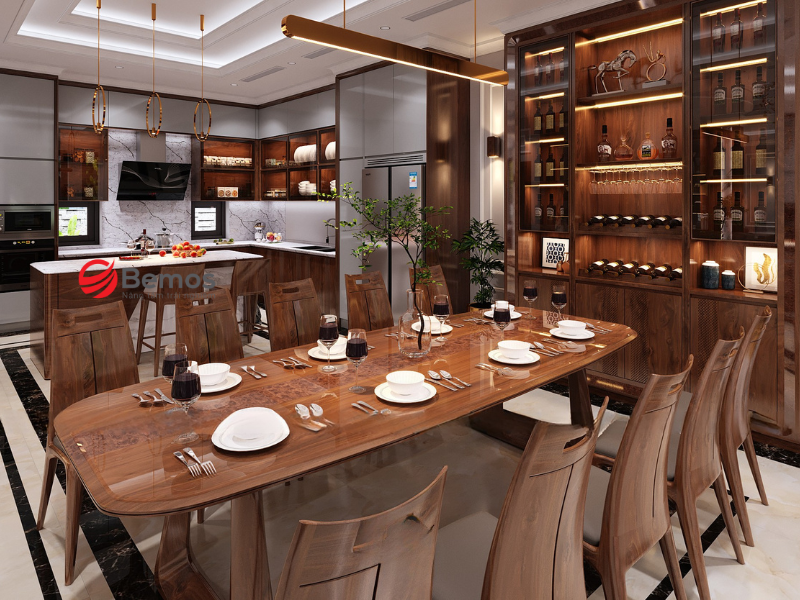

Khoảng cách giữa bản vẽ concept và bản vẽ sản xuất

2. Bóc tách shop drawing cho tủ rượu gỗ tự nhiên theo yêu cầu

Một bộ shop drawing đủ dùng cho tủ rượu gỗ tự nhiên gồm mặt đứng, mặt cắt ngang, mặt cắt dọc, chi tiết liên kết và sơ đồ điện. Ba nhóm chi tiết dưới đây là nơi bản vẽ 3D gần như luôn bỏ trống.

2.1. Kính và khung giữ ly

Ly rượu treo ngược nên tải trọng dồn vào chân khung. Bản vẽ cần ghi rõ vật liệu thanh giữ, khoảng cách khe, chiều sâu ngàm và cách bắt vít giấu đầu. Với cánh kính, hồ sơ phải nêu loại kính, chiều dày, cách mài cạnh và loại bản lề chịu tải.

2.2. Hệ đèn LED, đi dây và tản nhiệt

Đèn là phần đẹp nhất trên phối cảnh và mơ hồ nhất trên bản vẽ. Hồ sơ nên chốt nhiệt độ màu, chỉ số hoàn màu, vị trí nguồn và đường đi dây trong thân tủ. Nếu LED công suất cao chiếu thẳng vào khoang chai, cần tính thêm khe thoát nhiệt.

2.3. Khoang tủ lạnh rượu và khe thông gió

Mỗi hãng tủ lạnh rượu có yêu cầu hốc chờ riêng. Bản vẽ cần ghi mã máy tham chiếu, kích thước hốc, hướng mở cửa và khe thông gió trước khi vào sản xuất.

3. Quy trình duyệt mẫu vân gỗ và mẫu sơn trước khi sản xuất hàng loạt

Gỗ tự nhiên không đồng nhất, đó vừa là giá trị vừa là rủi ro. Cùng một lô óc chó, tấm gần lõi và tấm gần giác đã khác rõ về sắc độ. Khi làm tủ rượu gỗ tự nhiên theo yêu cầu cho dự án nhiều căn, chênh lệch này thành lỗi nghiệm thu.

Cách xử lý gọn nhất là chốt mẫu theo ba bước, làm trước khi cắt lô lớn. Xưởng gửi mẫu vân gỗ thật đúng chủng loại và cách xẻ. Kiến trúc sư chọn dải vân chấp nhận được, gồm cả mẫu sáng nhất và tối nhất. Hai bên ký lên mẫu, mỗi bên giữ một bản đối chiếu.

Mẫu sơn cần quy trình tương tự, vì màu hoàn thiện phụ thuộc nền gỗ. Trước khi duyệt mẫu sơn cho tủ rượu gỗ tự nhiên theo yêu cầu, nên yêu cầu đủ các thông tin sau:

• Nền gỗ mẫu: đúng chủng loại dùng thật.
• Số lớp sơn: ghi rõ lót, màu, phủ.
• Độ bóng: ghi theo chỉ số bóng cụ thể.
• Kích thước mẫu: đủ lớn để đọc vân.
• Điều kiện xem mẫu: ánh sáng gần với thực tế.

Mẫu bằng bàn tay xem dưới đèn xưởng luôn khác cánh tủ cao 2,4m trong phòng khách. Dự án đủ lớn nên làm hẳn một cánh mẫu kích thước thật.

4. Bảo mật bản vẽ và quyền sở hữu thiết kế khi thuê xưởng ngoài

Đây là mối lo có thật của công ty thiết kế, nhất là khi mẫu tủ rượu là chi tiết nhận diện riêng của studio. Bàn giao file cho xưởng đồng nghĩa với trao đi toàn bộ chi tiết cấu tạo, và không phải xưởng nào cũng có ranh giới rõ về việc dùng lại mẫu.

Cách phòng vệ hiệu quả là đưa điều khoản bảo mật thiết kế vào hợp đồng gia công ngay từ đầu, thay vì xử lý khi đã phát hiện mẫu bị dùng lại. NDA nên nêu rõ phạm vi tài liệu, thời hạn, người được tiếp cận file và cam kết không đưa sản phẩm lên kênh truyền thông của xưởng.

Với hạng mục tủ rượu gỗ tự nhiên theo yêu cầu, vài điểm nên ghi thành câu chữ. Xưởng không sản xuất lại mẫu cho khách khác dưới bất kỳ tên gọi nào. Xưởng không dùng ảnh sản phẩm để chào hàng. Khuôn, dưỡng và file CNC phát sinh khi gia công thuộc về bên thiết kế.

Ngoài giấy tờ, cách kiểm soát thực tế là chia nhỏ luồng thông tin. Bên thiết kế phát hành bản vẽ, xưởng chỉ nhận đúng phần cần cho sản xuất, mọi thay đổi đi qua một đầu mối và được ghi phiên bản.

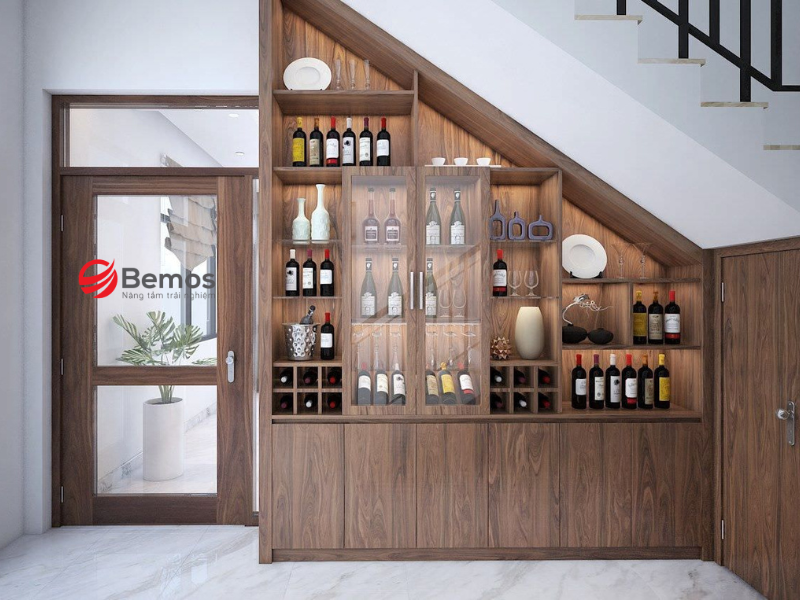

Quy trình duyệt mẫu vân gỗ và mẫu sơn trước khi sản xuất hàng loạt

Xem thêm: Tủ rượu gỗ óc chó - Gia công OEM cho showroom và thương hiệu

5. Bemos - Xưởng nhận gia công tủ rượu gỗ tự nhiên theo yêu cầu từ file thiết kế

Ba nỗi lo phía trên của kiến trúc sư đều xoay quanh một việc: xưởng có đọc được bản vẽ và giữ được cam kết hay không. Bemos đưa bộ phận kỹ thuật vào từ khâu nhận file, bóc tách khối lượng, trả lại shop drawing đã ghi chú điểm cần xác nhận, rồi mới lên dự toán. Nhờ vậy, câu hỏi về kính, đèn và khe thông gió được chốt trên giấy trước khi máy chạy.

Kinh nghiệm làm hạng mục gỗ nội thất cho Vinhomes Smart City, Ecopark, Capital Place và Starlake cho thấy phần khó nhất của tủ rượu gỗ tự nhiên theo yêu cầu là giữ đồng bộ vân gỗ và màu sơn qua nhiều đợt. Đó là lý do quy trình duyệt mẫu được tách riêng khỏi tiến độ thi công.

• Nhà máy hơn 4.000m²: đủ khoang cho lô lớn.
• Máy CNC Italia và Đài Loan: bám dung sai bản vẽ.
• Gỗ óc chó, sồi, gõ đỏ: nhập từ Bắc Mỹ.
• Cốt HDF Thái Lan: đạt chuẩn ISO 9001.
• Ký NDA trước khi nhận file: bảo mật thiết kế.
• Phản hồi bản vẽ và báo giá: trong 24 giờ.

Với công ty thiết kế, mô hình phù hợp thường là gia công theo bản vẽ trọn gói từng hạng mục, kèm một cánh mẫu duyệt trước.

Kết Luận

Một hệ tủ rượu gỗ tự nhiên theo yêu cầu chỉ thành hình đúng khi shop drawing đủ chi tiết, mẫu vân gỗ và mẫu sơn được duyệt trước, bản vẽ được ràng buộc bằng cam kết bảo mật. Cần nói thẳng một giới hạn: gỗ tự nhiên luôn sai khác về vân và sắc độ giữa các lô, quy trình duyệt mẫu chỉ thu hẹp chứ không xóa được khoảng sai khác đó. Nếu bạn cần một xưởng đọc được bản vẽ và giữ được tiến độ, hãy gửi file để nhận bóc tách và dự toán. Liên hệ Bemos qua hotline 0363943688.

---------------------
