Một trong những rủi ro phổ biến nhất mà công ty thiết kế nội thất và kiến trúc sư thường gặp là đặt gia công nội thất theo bản vẽ ở một xưởng, nhận hàng về và phát hiện sản phẩm sai chi tiết. Không phải sai hoàn toàn, nhưng đủ sai để không lắp vừa vị trí đã thiết kế, đủ sai để không đồng bộ với các hạng mục còn lại của công trình. Và khi đó, thời hạn bàn giao công trình đã cận kề. Gia công theo bản vẽ trong mô hình B2B đặt ra yêu cầu khắt khe hơn nhiều so với đặt hàng sản phẩm catalog sẵn. Bên cạnh năng lực CNC để gia công chính xác, xưởng còn phải có quy trình duyệt shop drawing bài bản, đội ngũ kỹ thuật đọc được bản vẽ cơ khí và hiểu rõ dung sai chấp nhận được với từng loại vật liệu. Cùng Bemos khám phá chi tiết dưới bài viết!
Gia công nội thất theo bản vẽ
Khi mua sản phẩm từ catalog, tất cả thông số kỹ thuật đã được nhà sản xuất kiểm soát và chuẩn hóa. Người mua chỉ cần chọn đúng mã sản phẩm. Nhưng khi gia công theo bản vẽ, toàn bộ thông số kỹ thuật do phía đặt hàng cung cấp, và nhà máy có trách nhiệm biến file thiết kế thành vật thể ba chiều với kích thước khớp chính xác.
Sự khác biệt này có nghĩa là: một lỗi nhỏ trong bản vẽ, hoặc một sự hiểu nhầm giữa người thiết kế và kỹ thuật nhà máy, có thể dẫn đến toàn bộ lô hàng phải gia công lại. Đây là rủi ro thực tế mà bất kỳ công ty thiết kế hay nhà thầu nào đặt gia công theo bản vẽ đều cần nhận thức rõ trước khi ký hợp đồng.
Yêu cầu cụ thể với xưởng nhận gia công nội thất theo bản vẽ bao gồm: đọc được bản vẽ 2D và file 3D, có phần mềm CNC tương thích với file đầu vào của khách hàng (thường là DXF hoặc DWG), hiểu được ký hiệu vật liệu và dung sai trong bản vẽ kỹ thuật, và có quy trình kiểm tra lại bản vẽ trước khi đưa vào sản xuất hàng loạt.

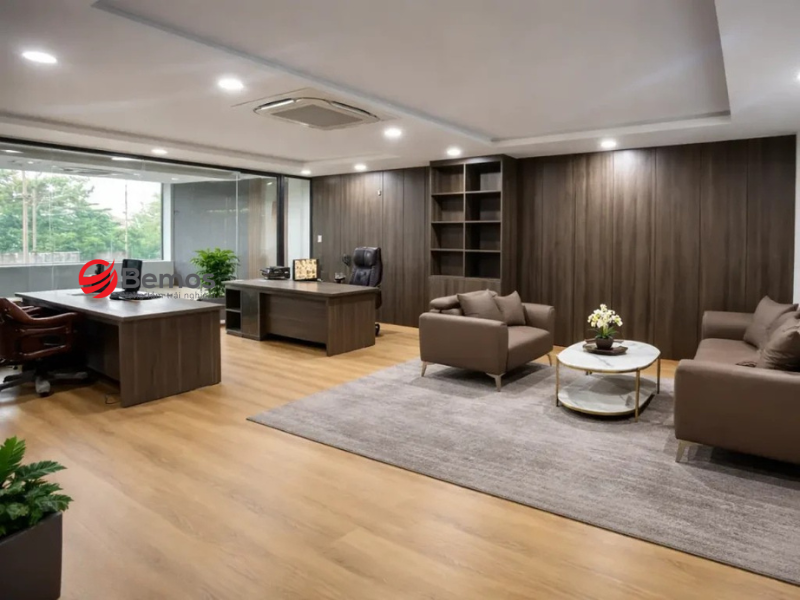

Sự khác biệt giữa hàng gia công theo yêu cầu và hàng sẵn catalog
Xem thêm: Gia công nội thất theo yêu cầu: Khi thương hiệu cần sản phẩm riêng
Gỗ tự nhiên co giãn theo nhiệt độ và độ ẩm. Cốt HDF và MDF cũng có dung sai nhất định sau khi phủ bề mặt. Khi bản vẽ ghi kích thước 600mm cho một tấm cánh tủ gỗ sồi, kỹ thuật nhà máy cần biết cắt tấm gỗ ở kích thước bao nhiêu để sau khi phủ Melamine hoặc sơn PU, thành phẩm cuối cùng đúng bằng 600mm. Nếu không tính dung sai vật liệu, sản phẩm hoàn thiện có thể sai 1-3mm so với yêu cầu. Trong nội thất tủ âm tường hoặc tủ bếp, sai số đó đủ để làm hỏng cả hệ thống lắp đặt.
Bản vẽ thiết kế thường mô tả sản phẩm ở trạng thái hoàn chỉnh, nhưng ít khi mô tả chi tiết cách lắp ráp và liên kết giữa các bộ phận. Xưởng gia công nội thất theo bản vẽ thiếu kinh nghiệm có thể bỏ qua rãnh dẫn hướng, chốt cố định hoặc khoảng hở cần thiết cho cơ chế đóng mở. Kết quả là sản phẩm khi lắp ráp bị kẹt hoặc không hoạt động đúng theo thiết kế.
"Màu walnut" hay "màu trắng ngà" có hàng chục sắc thái khác nhau tùy nhà cung cấp và phương pháp hoàn thiện bề mặt. Khi bản vẽ không ghi rõ mã màu cụ thể hoặc mẫu vật liệu tham chiếu, xưởng sẽ tự chọn màu gần đúng theo hiểu biết của mình. Với đơn hàng một sản phẩm thì chưa phải vấn đề lớn. Nhưng với đơn hàng gia công theo bản vẽ số lượng lớn cho một công trình, màu sắc không đồng bộ giữa các lô hàng là lỗi không thể khắc phục sau khi đã lắp đặt.
Quy trình gia công nội thất theo bản vẽ đúng chuẩn không bắt đầu bằng việc gửi file rồi chờ nhận hàng. Có bốn bước cốt lõi:
Bước 1 là gửi bản vẽ và danh mục hạng mục đầy đủ, bao gồm file 2D hoặc 3D, bảng vật liệu (BoM) và mẫu màu tham chiếu nếu có. Xưởng sẽ rà soát bản vẽ và phản hồi các điểm cần làm rõ trước khi báo giá.
Bước 2 là duyệt shop drawing. Nhà máy bóc tách bản vẽ thiết kế thành bản vẽ sản xuất (shop drawing) chi tiết từng bộ phận, bao gồm kích thước cắt vật liệu, vị trí khoan, cách liên kết và loại phụ kiện sử dụng. Công ty thiết kế hoặc nhà thầu duyệt shop drawing trước khi xưởng đưa vào cắt CNC.
Bước 3 là làm mẫu thử và duyệt mẫu. Với đơn hàng phức tạp hoặc lần đầu hợp tác, nên yêu cầu làm 1-2 sản phẩm mẫu trước. Kiểm tra kỹ tại xưởng trước khi phê duyệt sản xuất hàng loạt.
Bước 4 là sản xuất hàng loạt và nghiệm thu theo lô. Với đơn hàng lớn, nên chia nghiệm thu thành nhiều lần theo tiến độ thay vì đợi toàn bộ đơn hàng hoàn thành.
Quy trình gia công nội thất theo bản vẽ
Xem thêm: Gia công nội thất B2B: Quy trình, hình thức và tiêu chí chọn xưởng
Với công ty thiết kế, rủi ro lớn nhất khi thuê gia công không phải là giá, mà là bản vẽ bị làm sai chi tiết và tiến độ trượt khiến công trình chậm nghiệm thu. Bemos xử lý vấn đề này bằng quy trình duyệt shop drawing hai bước trước khi đưa vào sản xuất: kỹ thuật nhà máy bóc tách lại bản vẽ, xác nhận vật liệu và dung sai với bên thiết kế, sau đó mới cắt CNC hàng loạt. Điều này loại bỏ phần lớn rủi ro sai sót phát sinh từ hiểu nhầm về chi tiết kỹ thuật.
Bemos đã triển khai gia công nội thất theo bản vẽ cho các công trình thương mại và dân cư, bao gồm hệ thống quầy lễ tân, tủ tài liệu và nội thất phòng làm việc cho Capital Place, Viettel và Starlake. Các dự án này đặt ra yêu cầu cao về độ chính xác khi lắp đặt và đồng bộ màu sắc trên nhiều hạng mục, yêu cầu mà chỉ xưởng có năng lực shop drawing và CNC chính xác mới đáp ứng được.
Năng lực gia công nội thất theo bản vẽ tại Bemos:
Xưởng nhận file định dạng nào khi gia công nội thất theo bản vẽ? Phổ biến nhất là DXF hoặc DWG (AutoCAD). Một số xưởng nhận thêm SKP (SketchUp) hoặc file 3D khác. Nên hỏi xưởng về định dạng hỗ trợ trước khi gửi bản vẽ để tránh mất công chuyển đổi file. Nếu chỉ có bản PDF, xưởng có thể vẽ lại nhưng cần tính thêm thời gian và chi phí.
Dung sai cho phép là bao nhiêu khi gia công nội thất theo bản vẽ? Với CNC, dung sai gia công thường ±0,5mm đến ±1mm. Cần ghi rõ dung sai yêu cầu trong bản vẽ, đặc biệt với các chi tiết lắp ráp chính xác như cánh cửa, ngăn kéo hoặc hệ thống trượt.
Thời gian từ khi gửi bản vẽ đến khi nhận được báo giá là bao lâu? Với bản vẽ đầy đủ, thông thường 24-48 giờ để xưởng rà soát kỹ thuật và báo giá chi tiết theo từng hạng mục. Bản vẽ phức tạp hoặc nhiều hạng mục có thể cần 2-3 ngày làm việc.
---------------------
