Tủ rượu gỗ óc chó theo yêu cầu - Gia công từ bản vẽ thiết kế

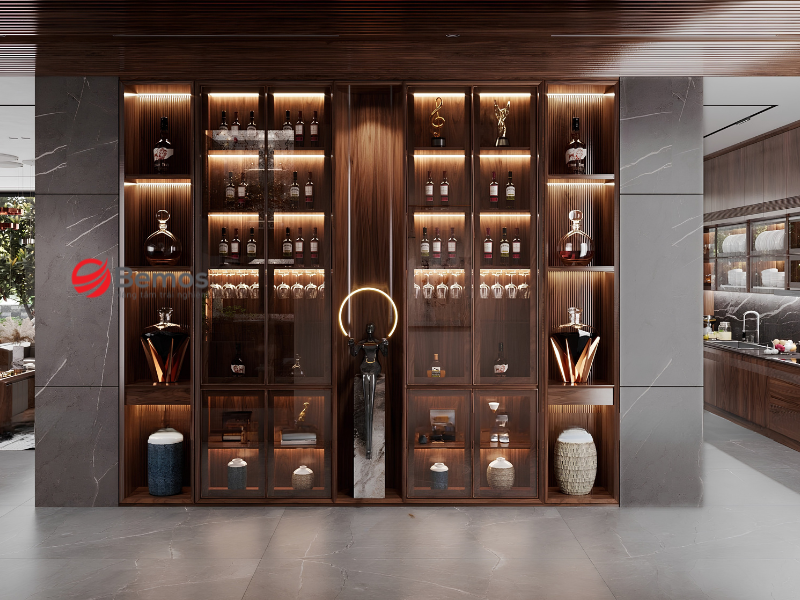

Tủ rượu gỗ óc chó

1. Khoảng cách giữa bản vẽ concept và khối tủ lắp được vào hiện trạng

Bản vẽ concept được dựng trên mô hình lý tưởng, nơi tường thẳng, trần phẳng và không có đường ống. Hiện trạng công trình thì ngược lại. Với hạng mục tủ rượu gỗ theo yêu cầu, sai lệch phổ biến nhất là chiều cao thông thủy thực tế nhỏ hơn bản vẽ vài chục milimet do trần thạch cao và hệ điều hòa âm trần.

Sai lệch thứ hai đến từ độ phẳng tường. Một khối tủ rượu gỗ óc chó theo yêu cầu dạng âm tường dài 3m gần như chắc chắn gặp tường không thẳng, khiến mặt trước tủ bị vênh so với mặt tường nếu lắp cứng. Xử lý bằng nẹp bù và khe kỹ thuật phải được tính từ khâu thiết kế chứ không phải xử lý tại công trường.

Hệ quả của việc phát hiện muộn là chi phí. Khi phôi óc chó đã cắt theo kích thước cũ, phần lớn không tận dụng lại được cho kích thước mới do vân đã được chọn theo vị trí. Đây là lý do các gói tủ rượu theo yêu cầu bằng gỗ quý luôn cần một bước đo hiện trạng trước khi sản xuất.

Khoảng cách giữa bản vẽ concept và khối tủ lắp được vào hiện trạng

Xem thêm: Tủ rượu gỗ óc chó - Gia công OEM cho showroom và thương hiệu

2. Bốn thông tin bản vẽ thường thiếu khi chuyển sang sản xuất

Bản vẽ thiết kế phục vụ mục đích trình bày ý tưởng, còn bản vẽ sản xuất phục vụ mục đích cắt và lắp. Khoảng trống giữa hai loại bản vẽ này chính là nơi phát sinh sai sót. Với dòng tủ rượu gỗ óc chó theo yêu cầu, bốn nhóm thông tin sau hay bị thiếu nhất.

Thứ nhất là quy cách vật liệu cho từng chi tiết. Bản vẽ ghi chung là gỗ óc chó, nhưng không phân rõ chi tiết nào gỗ đặc, chi tiết nào phủ veneer, độ dày veneer bao nhiêu và hướng ghép vân theo phương nào. Thứ hai là quy cách phụ kiện, gồm hãng ray, hãng bản lề, loại kính và độ dày kính cường lực.

Thứ ba là dung sai lắp đặt, tức khe hở cho phép giữa tủ và tường, giữa các cánh với nhau. Thứ tư là tải trọng thiết kế cho từng khoang, đặc biệt khoang chứa chai và khoang treo ly. Thiếu thông tin này thì bên sản xuất buộc phải tự giả định, và giả định sai là nguồn gốc của phần lớn tranh cãi khi nghiệm thu.

Danh mục thông tin cần bổ sung khi gửi bản vẽ gia công tủ rượu gỗ óc chó theo yêu cầu:

• Bảng vật liệu: ghi rõ từng chi tiết dùng loại gì.
• Hướng ghép vân: dọc, ngang hay đối xứng qua tâm.
• Danh mục phụ kiện: hãng và mã cụ thể.
• Dung sai: khe hở cho phép tại từng vị trí.
• Tải trọng khoang: số chai và số ly dự kiến.
• Mặt cắt chi tiết: tại vị trí giao với trần và tường.

3. Chiếu sáng cho tủ rượu gỗ óc chó theo yêu cầu

Gần như mọi phương án tủ rượu gỗ theo yêu cầu hiện nay đều có đèn. Ánh sáng làm nổi vân óc chó và tạo hiệu ứng cho khoang trưng bày, nhưng cũng kéo theo ba vấn đề kỹ thuật mà bản vẽ concept ít khi giải quyết.

Vấn đề đầu tiên là vị trí nguồn điện. Nguồn tổ ong hoặc driver phải đặt ở nơi thoát nhiệt được và tiếp cận được để thay thế, thường là khoang dưới cùng có nắp tháo rời. Đặt nguồn trong khoang kín phía trên là lỗi thiết kế phổ biến, dẫn đến việc phải tháo cả khối tủ khi đèn hỏng sau vài năm.

Vấn đề thứ hai là đường dây. Dây phải đi trong rãnh phay sẵn trên thân tủ chứ không thả tự do phía sau, vì tủ áp sát tường sẽ đè lên dây. Vấn đề thứ ba là nhiệt. Đèn công suất cao đặt sát chai rượu vang làm tăng nhiệt độ khoang, nên phương án chuẩn là dùng dải đèn công suất thấp gắn ở mép trước kệ, chiếu chéo thay vì chiếu thẳng.

Chiếu sáng cho tủ rượu gỗ óc chó theo yêu cầu

Xem thêm: Tủ giày gỗ sồi theo yêu cầu - Đơn giá được cấu thành từ đâu?

4. Duyệt mẫu tủ rượu gỗ óc chó theo yêu cầu và bảo mật thiết kế

Với công ty thiết kế, giao bản vẽ cho xưởng gia công đồng nghĩa với việc trao đi tài sản trí tuệ của mình. Đây là lý do quy trình làm việc nên có hai lớp bảo vệ song song: một lớp kỹ thuật để đảm bảo sản phẩm đúng ý đồ, và một lớp pháp lý để đảm bảo bản vẽ không bị dùng lại.

Về lớp kỹ thuật, trình tự chuẩn cho một khối tủ rượu gỗ óc chó theo yêu cầu gồm các bước sau:

1. Nhận bản vẽ concept: xác nhận phạm vi hạng mục.
2. Đo hiện trạng: ghi nhận sai lệch thực tế tại công trường.
3. Bóc tách shop drawing: bên sản xuất vẽ lại chi tiết cắt.
4. Duyệt shop drawing: bên thiết kế ký xác nhận.
5. Duyệt mẫu vật liệu: tấm mẫu vân và mẫu màu sơn.
6. Sản xuất và lắp thử: ghép khô tại xưởng trước khi vận chuyển.

Về lớp pháp lý, thỏa thuận bảo mật nên ký trước khi gửi file, ghi rõ ba nội dung: không sao chép mẫu cho khách hàng khác, không sử dụng ảnh sản phẩm cho mục đích quảng bá của xưởng, và trả lại hoặc hủy file sau khi kết thúc hợp đồng.

5. Cách Bemos làm việc với bản vẽ của công ty thiết kế

Với các công ty thiết kế, rủi ro lớn nhất khi thuê gia công không phải là giá, mà là bản vẽ bị làm sai chi tiết và tiến độ trượt khiến công trình chậm nghiệm thu. Bemos xử lý bằng quy trình duyệt shop drawing hai bước trước khi đưa vào sản xuất: kỹ thuật nhà máy bóc tách lại bản vẽ, xác nhận vật liệu và dung sai với bên thiết kế, sau đó mới cắt CNC.

Riêng với hạng mục dùng gỗ quý, Bemos thực hiện thêm bước ghép khô tại xưởng, tức lắp thử toàn bộ khối tủ trước khi tháo và đóng gói. Bước này phát hiện sớm các lỗi giao tuyến mà bản vẽ hai chiều không thể hiện được. Kinh nghiệm sản xuất các hạng mục gỗ tự nhiên hoàn thiện cao tại Capital Place và Starlake là cơ sở để quy trình này chạy ổn định với đơn hàng đặt riêng.

Các năng lực phục vụ trực tiếp đơn hàng gia công theo bản vẽ:

• CNC từ Italia: cắt chính xác theo file thiết kế.
• Bóc tách shop drawing: kỹ thuật nhà máy vẽ lại chi tiết sản xuất.
• Gỗ óc chó Bắc Mỹ: có chứng từ nguồn gốc.
• Ghép khô tại xưởng: kiểm tra giao tuyến trước khi giao hàng.
• Bảo mật thiết kế: ký NDA trước khi nhận file.
• Báo giá trong 24 giờ: từ bản vẽ hoặc danh mục hạng mục.

Với công ty thiết kế đang chuẩn bị triển khai, cách nhanh nhất là gửi file bản vẽ để nhận lại bảng bóc tách vật liệu và các điểm cần làm rõ trước khi chốt đơn giá.

Kết luận

Một khối tủ rượu gỗ óc chó theo yêu cầu thành công hay không được quyết định ở bước bóc tách shop drawing và duyệt mẫu, chứ không phải ở khâu lắp đặt. Cần thừa nhận rằng quy trình duyệt hai bước làm chậm thêm vài ngày so với việc đưa thẳng bản vẽ concept vào sản xuất, và đây là cái giá phải trả để tránh làm lại toàn bộ phôi gỗ quý. Nếu đang cần một xưởng nhận gia công theo bản vẽ cho dự án sắp triển khai, gửi bản vẽ qua hotline hoặc Zalo 0363943688 để nhận báo giá trong vòng 24 giờ.

---------------------
