Kiến trúc sư và công ty thiết kế nội thất thường gặp phải tình huống khó chịu này: bản vẽ bàn ghế đã được duyệt chính xác đến từng chi tiết, nhưng khi nhận thành phẩm từ xưởng lại có điểm không khớp với thiết kế. Vấn đề thường không nằm ở năng lực của xưởng mà ở cách chuẩn bị hồ sơ bản vẽ và quy trình xác nhận kỹ thuật trước khi sản xuất. Sản xuất bàn ghế theo bản vẽ đòi hỏi một chu trình giao tiếp kỹ thuật hai chiều giữa thiết kế và sản xuất mà nhiều công ty thiết kế chưa xây dựng được. Bài viết này phân tích quy trình đó từ phía xưởng nhận sản xuất.

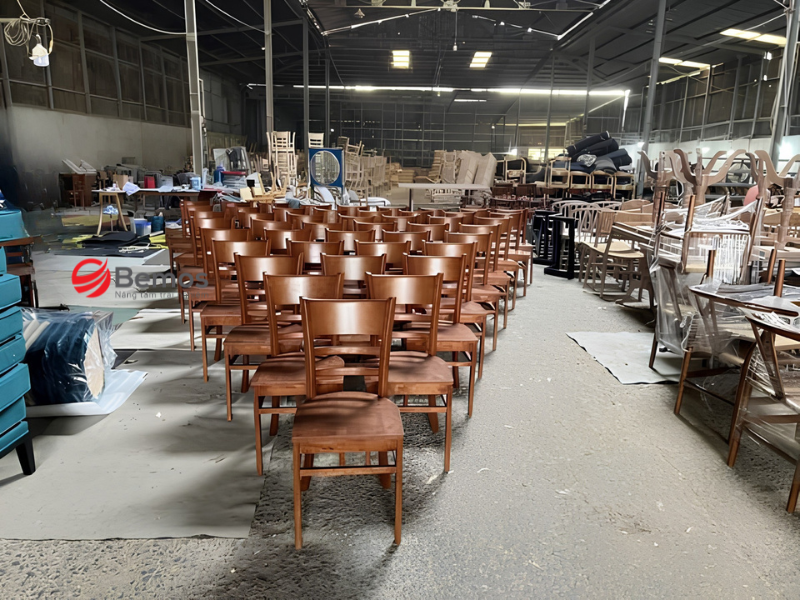

Sản xuất bàn ghế theo bản vẽ
Một hồ sơ bản vẽ kỹ thuật đủ điều kiện để xưởng tiếp nhận và sản xuất bàn ghế theo bản vẽ mà không cần hỏi lại nhiều lần cần đảm bảo đủ bốn nhóm thông tin sau.
Nhóm 1: Kích thước tổng thể và chi tiết. Bản vẽ phải có đầy đủ ba chiều: dài, rộng, cao. Với ghế, cần thêm chiều cao mặt ngồi, chiều sâu ngồi và chiều cao tựa lưng tính riêng. Các chi tiết nhỏ như đường vát chân, bán kính bo góc mặt bàn, độ dày mặt bàn phải ghi kích thước cụ thể, không dùng ký hiệu tham chiếu mà thiếu bảng tra.
Nhóm 2: Vật liệu và hoàn thiện bề mặt. Ghi rõ loại gỗ hoặc vật liệu từng bộ phận, loại keo hoặc phương pháp liên kết, loại sơn hoặc dầu hoàn thiện. Nếu có nhiều lớp hoàn thiện, ghi thứ tự và tỷ lệ pha (với sơn) hoặc mã màu cụ thể (với sơn pu hoặc powder coating).
Nhóm 3: Dung sai chấp nhận. Ghi rõ mức dung sai kích thước có thể chấp nhận: thường là ±1-2mm cho chi tiết gỗ CNC và ±0,5mm cho chi tiết kim loại gia công. Thiếu thông tin này khiến xưởng tự quyết định dung sai và thường dẫn đến tranh chấp khi nghiệm thu.
Nhóm 4: Yêu cầu lắp ráp và đóng gói. Bàn ghế giao lắp hoàn chỉnh hay từng cụm rời? Phương thức kết nối nào (vít, chốt, keo, hàn)? Đóng gói bảo vệ theo yêu cầu gì? Thông tin này ảnh hưởng trực tiếp đến báo giá và thời gian sản xuất.
Tiêu chuẩn hồ sơ bản vẽ kỹ thuật
Xem thêm: Sản Xuất Bàn Ghế Theo Yêu Cầu - Giải Pháp Không Gian Phi Tiêu Chuẩn
Shop drawing (bản vẽ thi công) là tài liệu được xưởng sản xuất lập ra từ bản vẽ thiết kế gốc của kiến trúc sư, trong đó bóc tách từng chi tiết cần gia công, xác nhận dung sai và ghi rõ thứ tự lắp ráp. Đây là bước trung gian bắt buộc với bất kỳ đơn sản xuất bàn ghế theo bản vẽ nào có độ phức tạp từ trung bình trở lên.
Vai trò của shop drawing là phát hiện mâu thuẫn hoặc thiếu sót trong bản vẽ thiết kế gốc trước khi vật liệu được cắt. Ví dụ điển hình: bản vẽ thiết kế quy định mặt bàn dày 40mm nhưng không ghi rõ đây là gỗ đặc hay HDF ghép, dẫn đến hai bên hiểu khác nhau về vật liệu và chi phí.
Quy trình shop drawing chuẩn diễn ra theo ba bước: xưởng lập shop drawing từ bản vẽ thiết kế gốc, gửi lại cho kiến trúc sư hoặc chủ dự án xác nhận; KTS hoặc bên thiết kế xem xét và ký duyệt; xưởng đưa vào sản xuất chỉ sau khi có văn bản xác nhận đã ký. Bất kỳ thay đổi nào trong quá trình sản xuất cũng cần được phản ánh trong shop drawing sửa đổi và ký xác nhận lại.
Với công ty thiết kế, yêu cầu xưởng lập và ký duyệt shop drawing là biện pháp bảo vệ tốt nhất để tránh tình trạng "ý tôi là thế này" mà thành phẩm lại ra "thế kia".
Nghiệm thu sản phẩm sản xuất bàn ghế theo bản vẽ cần dựa trên bảng tiêu chí kiểm tra rõ ràng đã được thống nhất từ trước, không dựa trên cảm quan chủ quan. Bảng tiêu chí cần bao gồm các điểm sau:

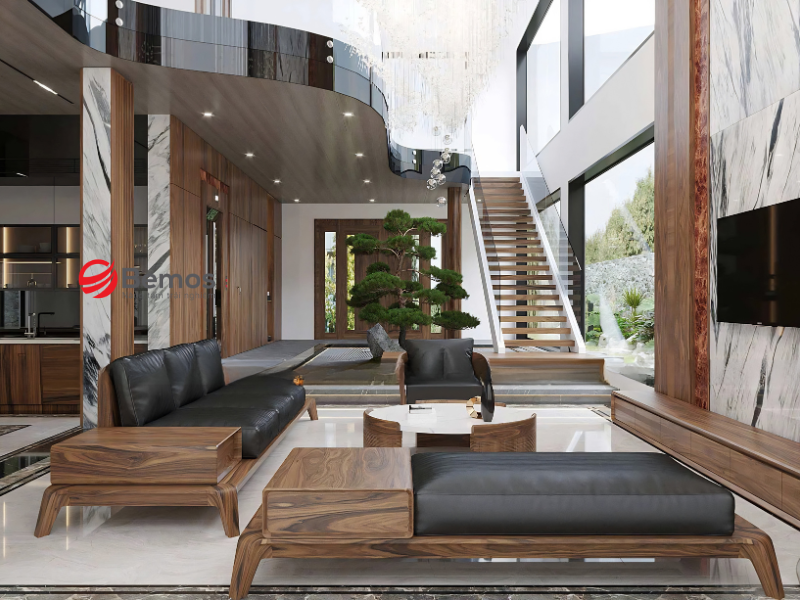

Nghiệm thu sản xuất bàn ghế bản vẽ
Xem thêm: Sản Xuất Bàn Ghế Cho Doanh Nghiệp - Điều Cần Biết Trước Khi Đặt Hàng
Với kiến trúc sư và công ty thiết kế, rủi ro lớn nhất khi đặt xưởng sản xuất bàn ghế theo bản vẽ không phải là giá mà là xưởng không đọc được hết bản vẽ hoặc tự giả định thông số chưa ghi rõ. Bemos giải quyết vấn đề này bằng đội kỹ thuật được đào tạo đọc và chuyển đổi bản vẽ kiến trúc sang shop drawing CNC, kết hợp với quy trình xác nhận bắt buộc trước khi bắt đầu sản xuất.
Trong các dự án thực tế, Bemos đã gia công bàn ghế theo bản vẽ kỹ thuật cho dự án văn phòng Capital Place và hệ thống ngân hàng ABBank tại Hà Nội, nơi yêu cầu tuân thủ tuyệt đối hồ sơ kỹ thuật theo tiêu chuẩn dự án quốc tế, không cho phép bất kỳ sai lệch nào vượt dung sai quy định.
Năng lực hỗ trợ gia công bàn ghế theo bản vẽ:
Sản xuất bàn ghế theo bản vẽ đạt kết quả tốt nhất khi thiết kế cung cấp hồ sơ đầy đủ và xưởng sản xuất có năng lực dịch hồ sơ đó sang thành phẩm vật lý chính xác. Cần nhớ rằng ngay cả bản vẽ kỹ lưỡng nhất cũng cần qua giai đoạn shop drawing để phát hiện điểm chưa rõ; không nên bỏ qua bước này dù đang áp lực tiến độ. Gửi hồ sơ bản vẽ bàn ghế qua hotline Zalo 0363943688 để nhận phản hồi kỹ thuật và báo giá trong 24 giờ.
---------------------
